환기시스템
급배기행거 팬시스템
▶ 특징
ㆍ기존 충고에서 쉽게 설치할 수 있다.
ㆍ설치장소의 제한을 적게 받는다.
ㆍ복잡한 건물 구조의 경우 분산 배치할 수 있어
효과적인 급.배기가 가능하다.
ㆍ설치 및 시공이 용이하고 공사비가 저렴하다.
ㆍ소음이 적다.
▶ 용도
ㆍ주차장 환기
ㆍ공장 환기
※ 지하주차장 환기설비 지표
1. 소요외기량 산정 Nd
Nd = Qv(㎥/h)/V(㎥)
• Qv : 소요외기량
• V : 체적
2. 최소 실내공기 교반횟수 Ir
ir = qi(㎥/h)/V(㎥)
• qi : 총유인공기량
• V : 체적
※ CO발생량 및 소요 환기량 산출
1. 주차장 전체의 일산화탄소 배출량 : C(g/hr)
C=Pq÷[1000×{(Rn×Lt)+(Pn×Lp)}]+(Cq×In×It)
• Rn : 출입 자동차 대수(회전율×주차대수/8시간)
• Pn : 통과 대수
• In : 아이들링 자동차 대수 (In = Rn)
• It : 평균 아이들링 시간 (대당 1.5 분)
• Cq : 아이들링시 일산화탄소 배출량 (Cq = 20.742g/min)
• Pq : 주행시 일산화탄소 평균 배출량 (Pq = 6.146g/km)
2. 주차장 추정 일산화탄소 농도 : D(ppm)
D = (C/V+Do)×1000÷1.14
V : 주차장 체적(㎥)
Do:도입외기중의 일산화탄소 농도 (11.4mg/㎥=10ppm)
3. 소요환기량 : Q(㎥/hr)
Q = C/(Di-Do)×1.2
Di : 주차장내의 일산화탄소 설계농도 (Di : 57mg/㎥=50ppm)
4. 환기횟수 : I (회/hr)
I = Q/V
* 1PPm=1.14mg/㎥

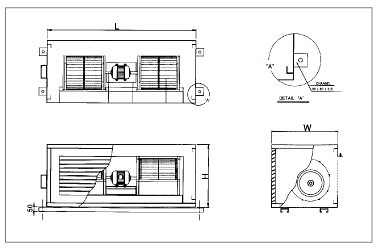

▶ Dimension
